HT-RK3576核心板
性能與應用介紹 海圖 RK3576 核心板基于瑞芯微 RK3576 八核處理器打造，采用 8nm 工藝，搭配 RK806S-5 PMIC，板載 32bit LPDDR4X 內存與 eMMC5.1+UFS2.0 雙存儲，支持 Micro SD 卡擴展。集成 6TOPS 算力 NPU、Mali?G52 GPU 與 16M ISP，支持 4K@120Hz HDMI2.1、MIPI DSI/CSI 多路音視頻接口，具備雙千兆以太網、USB3.2、PCIe、WiFi6+BT 等高速連接能力。提供完善音頻、傳感器、調試與工業接口，供電穩定、兼容性強，適配邊緣計算、智能座艙、工業控制與多媒體終端，可快速落地量產方案。產品外觀 rk3576核心板-正面圖 2、硬件資源描述項目類型型號參數 說明核心配置處理器RK3576CPU:4核Cortex-A72（最高2.2GHz） + 4核Cortex-A53（最高1.8GHz）智能視頻分析NPU:6.0Tops 神經網絡運算性能存儲內存DDR4:8GB存儲EMMC:16G引腳功能電源輸入1DC12V 按鍵3復位鍵、升級按鍵、菜單按鍵USB2USB3.0, USB TYPE-C網口210/100/1000M網口、WiFi6/BT模組SD卡接口1視頻輸入2MIPICSI輸入串口1Debug UART 調試視頻輸出1HDMI2.1 4K@120Hz 、MIPIDSI音頻接口33.5mm耳機接口、喇叭接口、陣列麥接口RTC接口1can接口1風扇接口1JTAG接口1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 UBOOT啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動OUPTHDMI 輸出驅動eMMCeMMC 驅動DDRDDR驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數 最小值 典型值最大值商業級溫度0℃/ 70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。 提供 vdec 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障 RV1126 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制 支持項目外包開發 查看更多

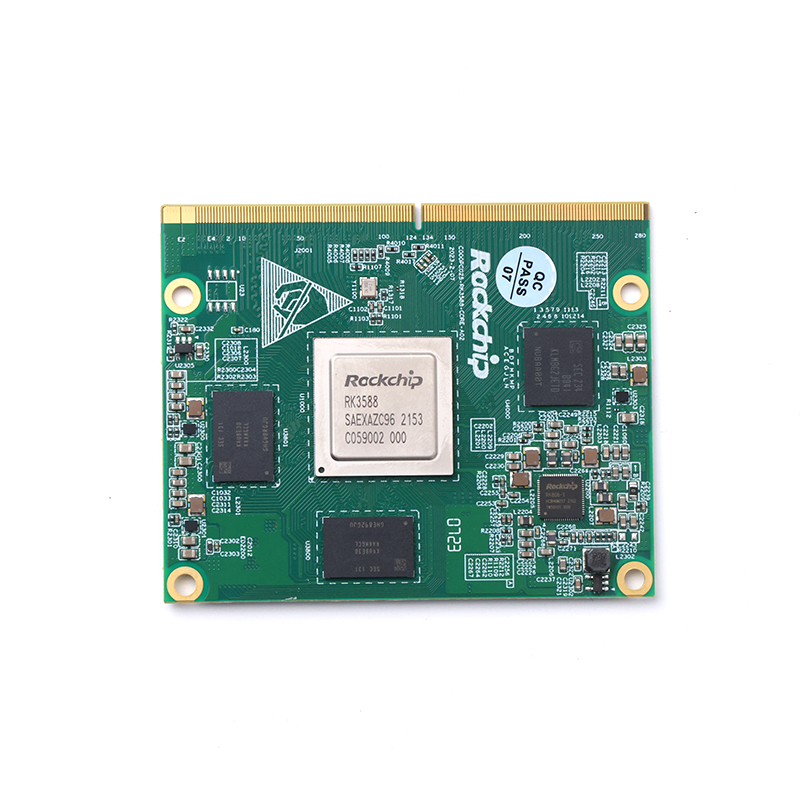

HT-RK3588核心板
產品介紹HT-RK3588核心板是常州海圖信息科技股份有限公司推出的一款以RK3588處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3588核心板集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能與應用介紹HT-RK3588核心板H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供專業級的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格HT-RK3588核心板正面圖HT-RK3588核心板 機械尺寸圖連接器型號（核心板）J40,J41FX10A-120S-SV（21）引腳間距0.65mm硬件規格參數項目類型型號參數說明核心配置處理器RK35884*A76+4*A55NPU6Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC32GB連接器底板連接器J41FX10A-120S-SV(21)引腳功能HDMI接口2MIPI OUT1HDMI INUART 串口1SATA接口3SATA2.0（和PCIE2.0復用）TYPEC接口2輸出接口MIPI_DPHY2輸入接口2輸出接口MIPI_CSI2輸入接口USB接口2USB2.0 HOST接口PCIE接口3PCIE2.0接口（和SATA接口復用）2PCIE3.0SDMMC接口1SDIO接口1SDIO3.0接口GPIO接口1~8接口GMAC接口2SARADC接口3軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障HT-RK3588核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多

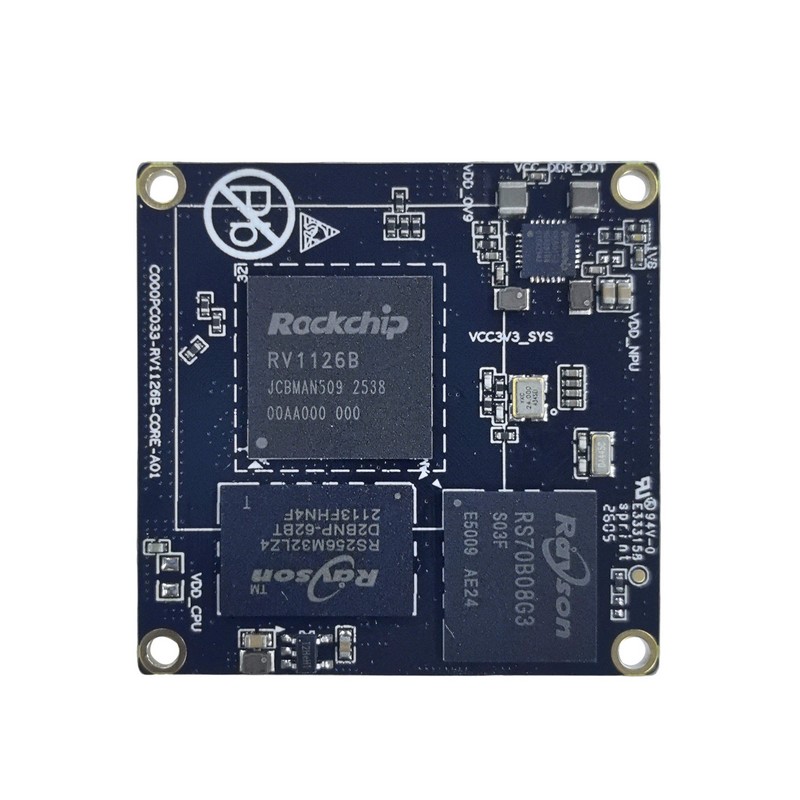

HT-RV1126B核心板
產品介紹海圖RV1126B核心板采用國產化設計，基于高性能主控RV1126B，是一款高集成度、低功耗的嵌入式核心模塊。板卡采用40*40mm緊湊尺寸，支持載板供電，輸入5V，典型功耗小于2W，并支持待機模式。核心配置方面，板載最高4GB DDR4內存及最高64GB EMMC存儲，具備強大的邊緣計算能力。在接口擴展上，該核心板提供了雙千兆網口、多路串口（8路UART）、2路CAN總線以及豐富的音視頻接口，支持4 Lane MIPI CSI視頻輸入和MIPI DSI輸出，可廣泛應用于AIoT、工業控制及智能安防等領域。詳細參數項目信息編號功能/接口規格參數核心配置#1主控RV1126B（國產化設計）#2內存DDR4 1GB(支持2GB,4GB)#3存儲類型及空間EMMC 8GB(支持4GB,16GB,32GB,64GB)#4板卡形態核心板#5板卡尺寸及限高40*40mm引腳功能#6供電接口載板供電，核心板輸入5V，最大功率小于2W（不接外設），支持AOV3.0 電源管理方案，支持待機模式，功耗0.5W#7網口2*千兆網口#8USB口1*OTG 3.0 ,1*USB2.0#9調試口串口調試#10視頻輸入4*2lane/2*4lane mipi 1路標準DVP接口 #11視頻輸出1路MIPI DSI#12音頻輸入12*mic,1*I2S#13音頻輸出11*DSM(L+R)#14串口8路UART，其中一路為Debug#15CAN2路CAN總線#16SDIO3.02路SDIO接口，一路TF卡，另一路可接WIFI#17i2c6路I2C接口#18spi2路SPI接口#19ADC3-6路ADC接口#20GPIO盡可能多#21PWM盡可能多技術支持與服務1、技術支持 協助判斷產品是否存在故障 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多

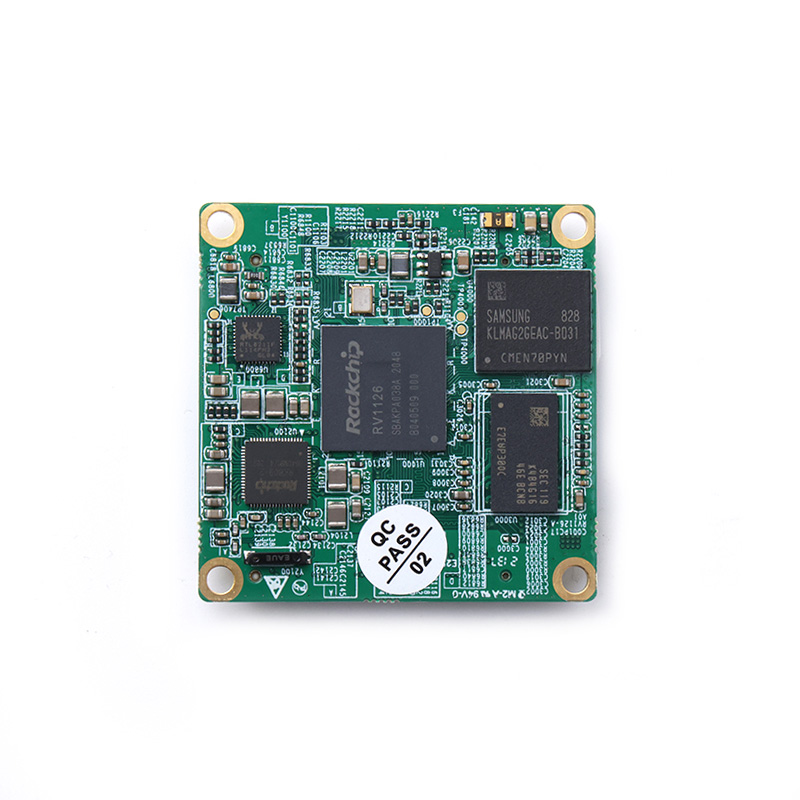

HT-RV1126核心板
查看更多

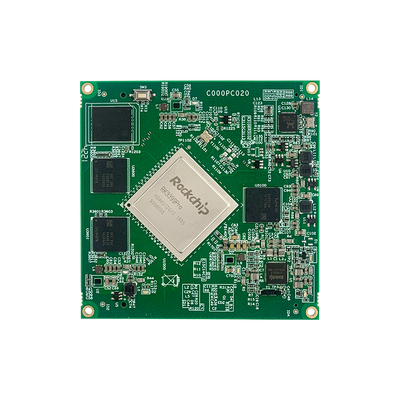

HT-RK3399Pro核心板評估版4K*2K@60解碼
查看更多
