HT-SD3403定制開發套件
產品簡介SD3403標準開發板是常州海圖電子科技有限公司推出的一款基于海思SD3403芯片設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。SD3403集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。 性能與應用介紹SD3403處理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。SD3403主板提供1路sensor輸入、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。SD3403是針對高清/超高清（1080p/4M/5M/4K）IPC產品應用開發的新一代專業SoC芯片。SD3403集成了ARM A55四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用，神經網絡加速引擎，算力高達10Tops INT8，支持完整的API和工具鏈，易于客戶開發。同時，SD3403還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，芯片支持AI ISP，通過AI方式實現了ISP質的飛躍。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量IPC解決方案，廣泛用于高清監控市場、多傳感器輸入等相關應用場景。產品外觀 SD3403定制開發板-正面圖 產品規格1、機械尺寸 HT-SD3403定制開發板-機械尺寸圖2、硬件資源描述項目類型型號參數說明核心配置處理器3403GPU四核ARM Cortex-A55@ 1.4GHzNPU10Tops,存儲內存DDR8GB存儲EMMC8GBSPI FLASH無連接器BTB連接器間距1.27mm，160Pin板載功能接口視頻輸入HDMI*1輸入分辨率為4K視頻輸出HDMI*2原生HDMI2.0接口/BT.1120轉HDMI網口121000M/100M/10M主板接口HDMI OUT0最大支持4096x2160@60fps原生HDMI OUT1最大支持1080P@60fpsBT.1120VGA網口210M/100M/1000MRGMII資源音頻LINE IN /LINE OUTUSBX2USB2.0USBx1USB3.0 SATAX4RESET外部按鍵硬復位LED-1供電提示DC12電源輸入RS485RS232工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-SD3403開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-RK3588核心板
產品介紹HT-RK3588核心板是常州海圖信息科技股份有限公司推出的一款以RK3588處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3588核心板集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能與應用介紹HT-RK3588核心板H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供專業級的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格HT-RK3588核心板正面圖HT-RK3588核心板 機械尺寸圖連接器型號（核心板）J40,J41FX10A-120S-SV（21）引腳間距0.65mm硬件規格參數項目類型型號參數說明核心配置處理器RK35884*A76+4*A55NPU6Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC32GB連接器底板連接器J41FX10A-120S-SV(21)引腳功能HDMI接口2MIPI OUT1HDMI INUART 串口1SATA接口3SATA2.0（和PCIE2.0復用）TYPEC接口2輸出接口MIPI_DPHY2輸入接口2輸出接口MIPI_CSI2輸入接口USB接口2USB2.0 HOST接口PCIE接口3PCIE2.0接口（和SATA接口復用）2PCIE3.0SDMMC接口1SDIO接口1SDIO3.0接口GPIO接口1~8接口GMAC接口2SARADC接口3軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障HT-RK3588核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-RV1126B核心板
產品介紹海圖RV1126B核心板采用國產化設計，基于高性能主控RV1126B，是一款高集成度、低功耗的嵌入式核心模塊。板卡采用40*40mm緊湊尺寸，支持載板供電，輸入5V，典型功耗小于2W，并支持待機模式。核心配置方面，板載最高4GB DDR4內存及最高64GB EMMC存儲，具備強大的邊緣計算能力。在接口擴展上，該核心板提供了雙千兆網口、多路串口（8路UART）、2路CAN總線以及豐富的音視頻接口，支持4 Lane MIPI CSI視頻輸入和MIPI DSI輸出，可廣泛應用于AIoT、工業控制及智能安防等領域。詳細參數項目信息編號功能/接口規格參數核心配置#1主控RV1126B（國產化設計）#2內存DDR4 1GB(支持2GB,4GB)#3存儲類型及空間EMMC 8GB(支持4GB,16GB,32GB,64GB)#4板卡形態核心板#5板卡尺寸及限高40*40mm引腳功能#6供電接口載板供電，核心板輸入5V，最大功率小于2W（不接外設），支持AOV3.0 電源管理方案，支持待機模式，功耗0.5W#7網口2*千兆網口#8USB口1*OTG 3.0 ,1*USB2.0#9調試口串口調試#10視頻輸入4*2lane/2*4lane mipi 1路標準DVP接口 #11視頻輸出1路MIPI DSI#12音頻輸入12*mic,1*I2S#13音頻輸出11*DSM(L+R)#14串口8路UART，其中一路為Debug#15CAN2路CAN總線#16SDIO3.02路SDIO接口，一路TF卡，另一路可接WIFI#17i2c6路I2C接口#18spi2路SPI接口#19ADC3-6路ADC接口#20GPIO盡可能多#21PWM盡可能多技術支持與服務1、技術支持 協助判斷產品是否存在故障 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多
HT-RV1126B定制開發套件
產品介紹海圖 RV1126B 定制開發板是面向 AI 視覺、工業物聯網場景的高性能嵌入式開發平臺。搭載瑞芯微 RV1126B 芯片，四核 Cortex-A53 處理器（最高 1.6GHz），搭配 3.0TOps 高算力 NPU，可高效運行智能視頻分析、邊緣 AI 推理等算法。標配 4GB DDR4 內存 + 32GB eMMC 存儲，板卡尺寸 120*100mm，適配多場景集成。配備豐富接口：多路 USB、千兆網口、MIPI CSI/DSI、串口、CAN 總線、ADC/PWM 等，覆蓋音視頻采集、工業控制、傳感器接入等需求。支持 0℃~70℃寬溫工作，穩定適配工業現場、智能安防、商顯終端等復雜環境，為智能硬件方案開發提供一站式硬件支撐。產品外觀RV1126B 定制開發板-正面圖 詳細參數項目類型型號參數說明核心配置處理器RV1126BCPU四核 Arm Cortex-A53 UP TO 1.6GHz智能視頻分析NPU3.0Tops 神經網絡運算性能存儲內存DDR41GB存儲EMMC8GB尺寸120*100mm主板接口電源輸入1DC12V按鍵2復位鍵、升級按鍵、USB4USB2.0 、USB3.0、TYPEC、HUB擴展接口網口3100/1000Mbps以太網、無線通信接口TF卡接口1MIPICSI接口2MIPI_CSI 41ane*2, MIPI_CSI 21ane*4串口6UARTO, RS485, UART4, UART5, UART6, UART7MIPIDSI接口1連接觸摸屏音頻接口3mic*2, 1*lineoutRTC接口1ADC接口6can總線接口1PWM接口1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）技術支持與服務1、技術支持 協助判斷產品是否存在故障 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多
HT-RV1126B標準開發板
產品介紹海圖 RV1126B 標準開發板是面向 AI 視覺、嵌入式開發的高性能核心平臺，搭載瑞芯微 RV1126B 芯片，四核 Arm Cortex-A53 處理器（最高 1.6GHz），搭配 3.0TOps 高算力 NPU，可高效運行智能視頻分析、邊緣 AI 推理等算法。標配 1GB DDR4 內存 + 8GB eMMC 存儲，板卡尺寸 154×113mm，適配多場景集成。配備豐富接口：雙路 USB、千兆網口、雙路視頻輸入 / 輸出、多路串口、CAN 總線、GPIO/PWM 等，覆蓋音視頻采集、工業控制、傳感器接入等需求。支持 0℃~70℃寬溫工作，穩定適配智能安防、工業物聯網、商顯終端等場景，為智能硬件方案開發提供一站式硬件支撐。產品外觀RV1126B 標準開發板-正面圖 詳細參數項目類型型號參數說明核心配置處理器RV1126BCPU四核 Arm Cortex-A53 UP TO 1.6GHz智能視頻分析NPU3.0Tops 神經網絡運算性能存儲內存DDR41GB存儲EMMC8GB尺寸154X113mm主板接口電源輸入1DC12V按鍵2復位鍵、升級按鍵、USB2USB2.0 otg\host、USB3.0 otg網口21000Mbps以太網、無線通信接口SD卡接口2SDMMC0、SDMMC1視頻輸入2MIPI CSI:4 Lanes\2*2 Lanes、CIF、BT1120/BT656串口1UART0、UART1~7、I2C*6、SPI*2、CAN*2視頻輸出1MIPI DSI：4 Lanes、RGB888/MCU、BT1120/BT656音頻接口2MIC1、MIC0RTC接口1GPIO\PWM接口1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）技術支持與服務1、技術支持 協助判斷產品是否存在故障 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多
HT-RV1126核心板
查看更多

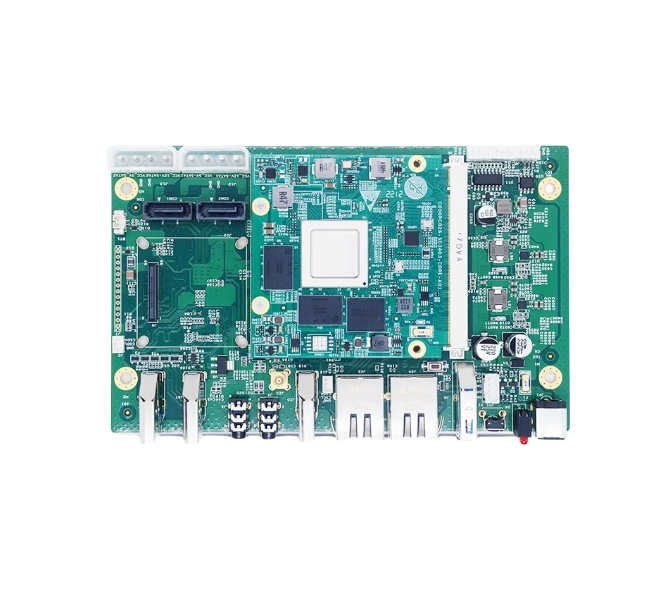

HT-HI3536A核心板
產品介紹HT-HI3536A核心板是常州海圖信息科技股份有限公司推出的一款以HT-HI3536A 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-HI3536A核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。性能與應用介紹HT-HI3536A核心板支持1個HDMI 2.0 超高清輸出接口，最大輸出3840 *2160@60fps、支持1個VGA高清輸出接口，最大輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120）輸出，在DDR模式下最大可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。 產品規格HT-HI3536A核心板正面圖HT-HI3536A核心板背面圖HT-HI3536A核心板 機械尺寸圖連接器型號（核心板）DF17_30_080DS_05V_57連接器型號（配套底板）DF17_30_080DS_05V_57引腳間距0.5mm引腳數量320硬件規格參數項目類型型號參數說明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存儲內存DDR44GB存儲EMMC8GB連接器BTB連接器間距0.5mm，320Pin引腳功能視頻輸出2HDMI2.0*1(板載)+BT1120*1音頻1I2S數字接口以太網1千兆(板載)I2C1UART5Uart0為系統debug接口USB3.01GPIO若干復用IOSATA3SATA3.0 (板載)M-SATA1RTC1需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓3.1V3.3V3.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec、等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-HI3536A核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

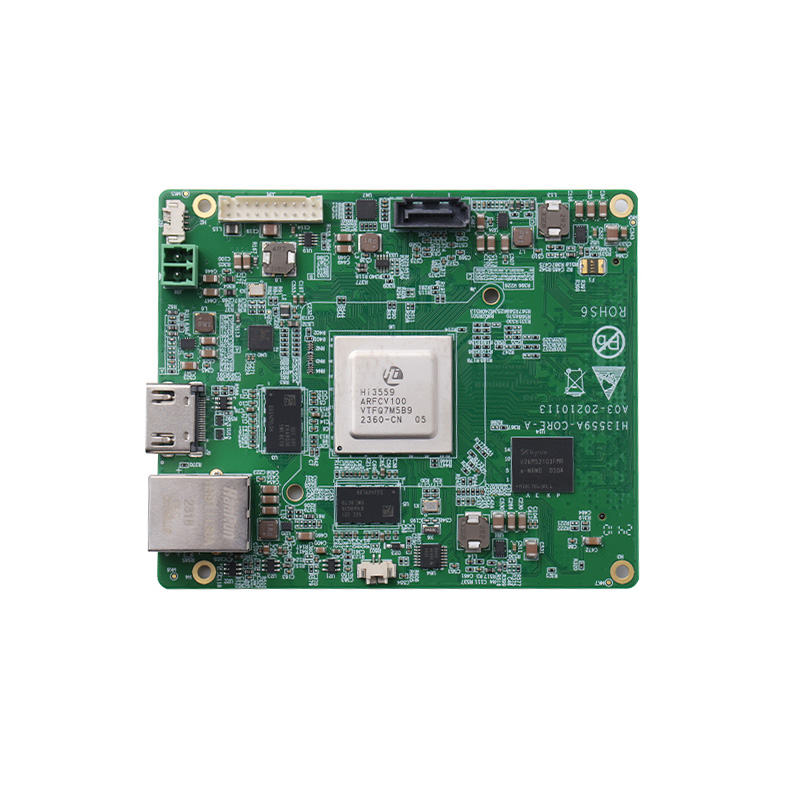

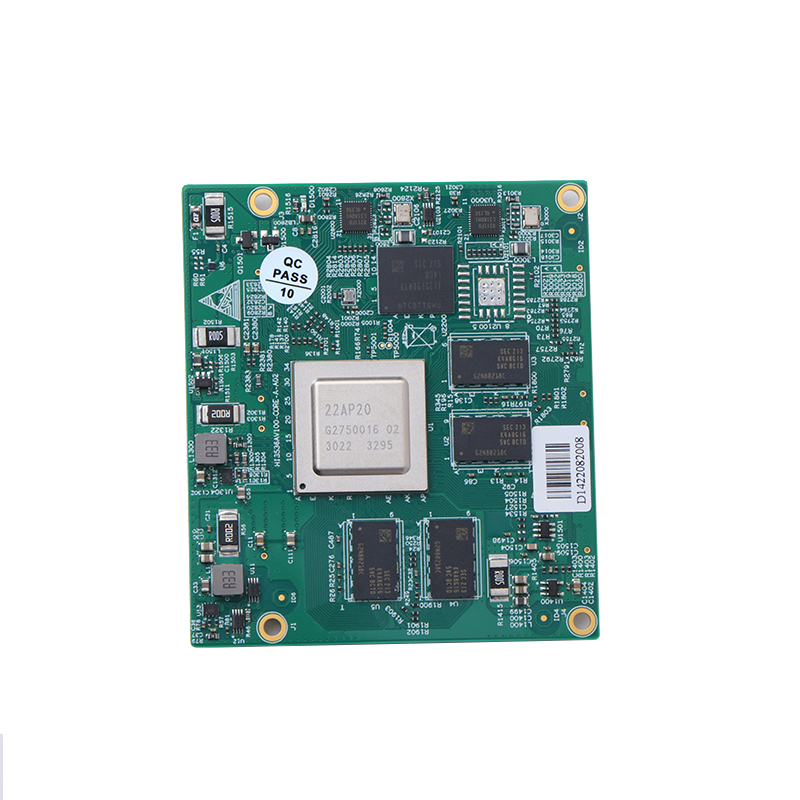

HT-Hi3559AV100核心板
產品介紹HT-Hi3559AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 HT-Hi3559AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3559AV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 性能及應用介紹Hi3559AV100核心板H.264 編碼可支持分辨率為8192 x 8640 Pixel、H.265 編碼可支持分辨率為16384 x 8640Pixel，視頻解碼支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的擴展，可應用于全景拼接、無人機、智能機器人、人工智能、教育、車載設備、會議等行業。 產品規格1、機械尺寸 Hi3559AV100核心板 正面圖 連接器型號（核心板）SEAM-40-02.0-S-08-2-A-K-TR連接器型號（配套底板）SEAF-40-06.0-S-08-2-A-K-TR引腳間距1.27mm引腳數量320適配散熱器規格38*38*10mm（帶雙耳固定） 2、資源描述 Hi3559AV100核心板 資源示意圖 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距1.27mm，320Pin板載功能接口電源J31-電源輸入DV12V/2A視頻輸出J9-HDMI原生HDMI2.0接口以太網J5-RJ451000M/100M/10M硬盤存儲CON1-SATAUSB3.0轉SATA 6GbpsRTCJ40-紐扣電池內置RTC紐扣電池供電引腳功能視頻輸入8+14*4Lane MIPI（大8*2Lane）+ 1x BT1120視頻輸出2HDMI2.0*1(板載)+MIPI*1音頻1I2S數字接口以太網1千兆(板載)I2C4部分與SPI復用SPI2部分與I2C復用ADC2CPU 資源UART5Uart0為系統debug接口SENSOR配置信號22路（CLK,HS,VS,RST）PWM1硬件PWM IOUSB3.01與pcie復用PCIE11X 與USB3.0復用GPIO若干復用IOSATA1SATA3.0 (板載)CAN1與uart1復用RTC1CPU自帶，需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 6、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3559A核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

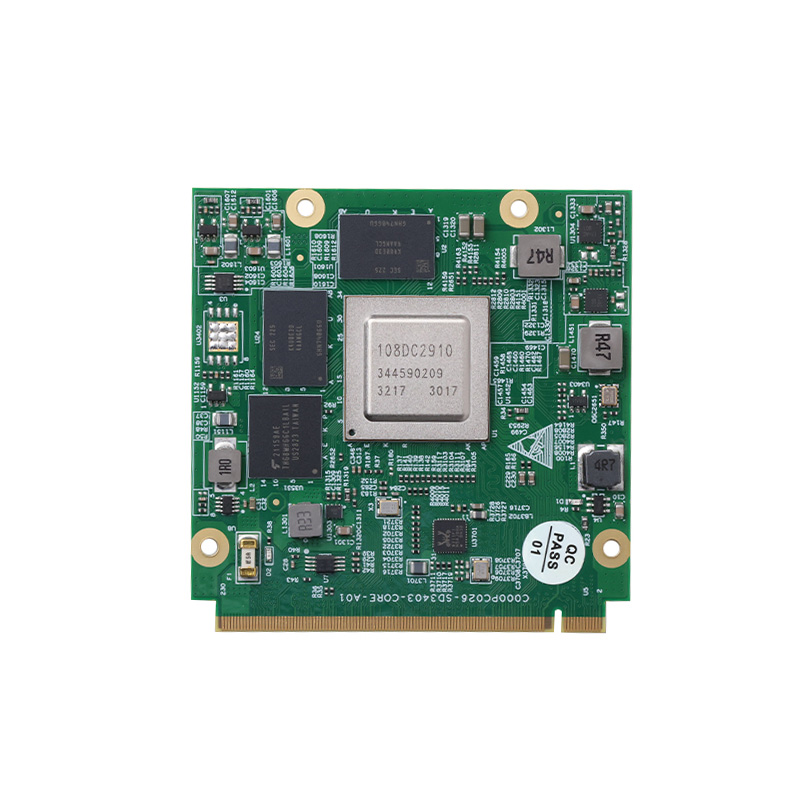

HT-SD3403核心板
產品介紹HT-SD3403核心板是常州海圖信息科技股份有限公司推出的一款以HT-SD3403處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-SD3403核心板集多種優勢于一身，該芯片還支持4K RAW數據輸出， 可用于影片后期編輯。 該芯片采用先進的12nm低功耗工藝和低功耗架構設計， 簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能與應用介紹HT-SD3403核心板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@60fps/1080p@240fps 該芯片集成了四代ISP，支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供專業級的圖像質量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡 等。HT-SD3403提供了豐富的計算資源，支撐行業類應用和消費類應用。 HT-SD3403集成了四個A53核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格HT-SD3403核心板正面圖HT-SD3403核心板 機械尺寸圖連接器型號（核心板）J40,J41FX10A-120S-SV（21）引腳間距0.65mmRoHSFC-BGA 23mm x 23mm封裝硬件規格參數項目類型型號參數HT-SD3403說明核心配置處理器四核 ARM Cortex A55@1.4GHzNPU10Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC8GB連接器BTB連接器金手指引腳功能視頻輸入1MIPI視頻輸出1HDMI、CVBS音頻1SPI3AUDIO2UART5UART0為調試串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.1V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。2、技術支持協助判斷產品是否存在故障HT-SD3403核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

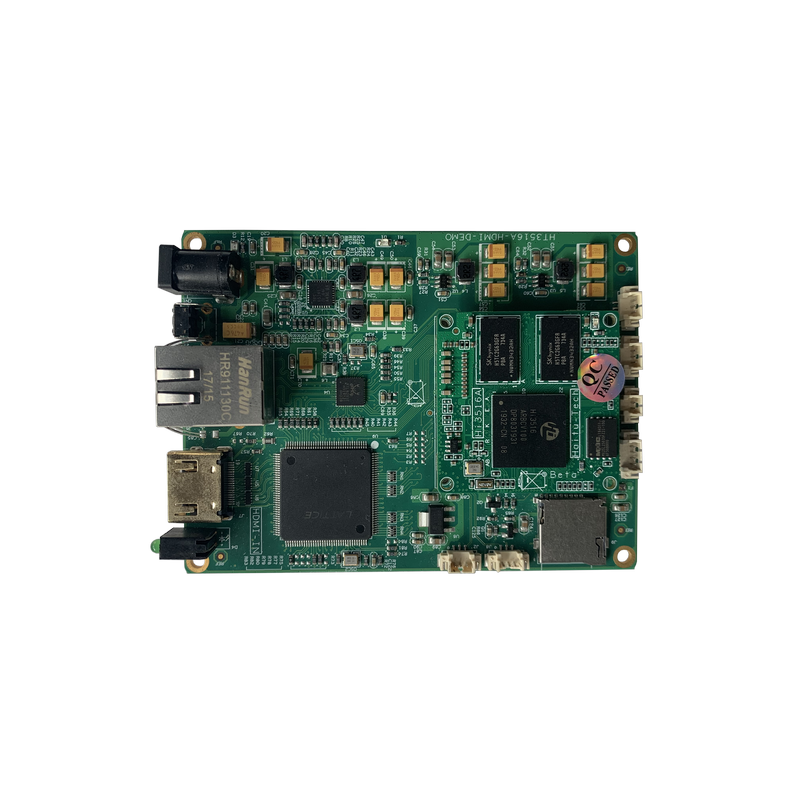

HT-Hi3516AV100定制開發套件
產品介紹1. 產品簡介Hi3516AV100定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3516A 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3516AV100定制開發板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15.99～16x 縮放功能等。Hi3516AV100定制開發板H.264/H.265 編碼可支持分辨率為 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC時序視頻輸入，時鐘頻率150MHz ，支持BT.601、 BT.656、 BT.1120視頻輸入接口 ，支持輸入分辨率為5M Pixel ，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec產品規格產品尺寸硬件規格參數項目類型型號參數說明核心配置CPUHi3516AV100定制開發板MPU單核 ARM Cortex A7@600MHz存儲內存DDRDDR*2 256MB*2存儲NOR FLASH16M/32M可選連接器BTB連接器間距0.5mm，200Pin板載功能電源電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口網口11000M/100M/10MHDMI INLINE INLINE OUTUSBx1USB2.0 TFx1SDIO3.0LED-1電源指示LED-2可用于運行指示DC12電源輸入串口UART1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）4、軟件規格參數版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動Uboot燒錄方式調試串口版本linux-3.4Kernel支持的文件系統nfs/yaffs2等下載方式串口/網口Serial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIO輸入/輸出聲卡驅動LinuxDevice DriverINPUT/OUTPUTTCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route用于網絡配置及相關服務程序等文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源5、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3516A 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多

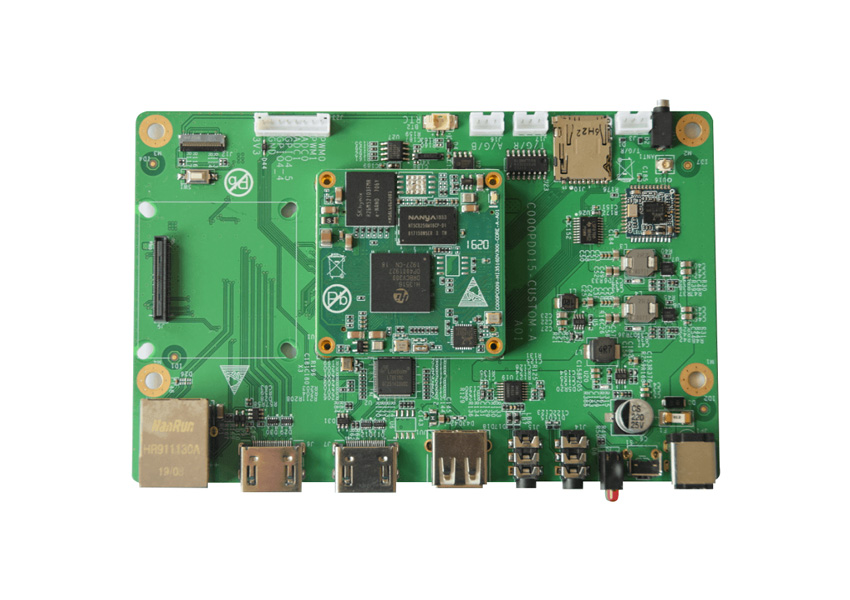

HT-Hi3516AV300定制開發套件
產品簡介HI3516AV300主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3516AV300核心板設計的海思嵌入式開發板。HI3516AV300處理器核心具有雙核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516AV300主板提供1080P@30HDMI輸入、1080P@30HDMI輸出USB2.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。產品規格1、尺寸規格 2、硬件規格參數項目類型型號參數說明核心配置處理器Hi3516AV300CPU雙核ARM Cortex-A7@ 900MHzNNIE1Tops 神經網絡運算性能DDR4DDR3 512MBEMMC16GB連接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN1支持1080P30幀輸入HDMI OUT1支持1080P30幀輸出網口1LINE IN1LINE OUTUSB2.01TF1RS2321RS4851GPIO2ADC2RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數版本U-Boot 2016.11啟動方式支持從eMMC 啟動Uboot燒錄方式調試串口版本linux 4.9Kernel支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Serial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動LinuxDevice DriverI2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIO輸入/輸出聲卡驅動INPUT/OUTPUTTCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源4、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、 開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。2、 技術支持協助判斷產品是否存在故障Hi3516AV300開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、 增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

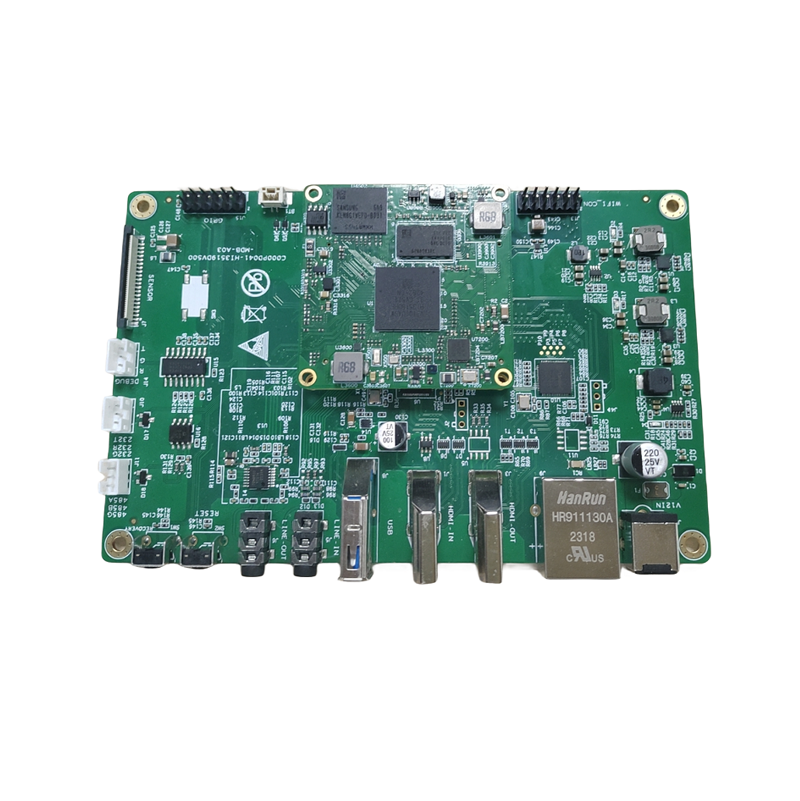

HT-hi3516dv500定制開發套件
產品簡介HT-hi3516dv500定制開發板是常州海圖信息科技股份有限公司推出的一款以hi3516dv500處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-hi3516dv500定制開發板集多種優勢于一身，可用于影片后期編輯。 該芯片采用先進的低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能及應用介紹HT-hi3516dv500定制開發板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@30fps 該芯片集成了海思第 四代ISP，支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法，為客戶提供專業級的圖像質量。支持 AlexNet、VGG、ResNet、GoogLeNet等多種分類神經網絡，支持完整的API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。hi3516dv500提供了高 效且豐富的計算資源，支撐行業類應用和消費類應用。hi3516dv500集成了兩個A55核，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。 產品規格1、外觀 HT-hi3516dv500定制開發板正面圖2、接口圖 HT-hi3516dv500定制開發板 接口圖 2、硬件規格參數項目類型型號參數hi3516dv500說明核心配置處理器雙核 ARM Cortex A55@850MHzNNIE2.0Tops 神經網絡運算性能存儲內存DDR42GB存儲EMMC8GB連接器BTB連接器主要接口視頻輸入1HDMI,MIPI視頻輸出1HDMI音頻2Line in ，line outRS2321RS4851USB3.01RESET1Wifi1GPIO若干SENSOR1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、引腳定義 技術支持及資料1、開發資料l 提供基于定制開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。 2、技術支持l 協助判斷產品是否存在故障l HT-hi3516dv500定制開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
