性能與應用介紹
HT- RK3576 標準開發板海圖科技基于是瑞芯微官方推出的 RK3576評估板制作的通用嵌入式開發板，搭載 8G 32bit LPDDR4X 內存與 16G eMMC5.1+UFS2.0 雙存儲，支持 Micro SD 卡擴展。接口豐富，含 HDMI2.1（4K@120Hz）、MIPI DSI/CSI、雙千兆以太網、USB3.2 Gen1、PCIe、WiFi6+BT，配備音頻、傳感器、按鍵、調試接口等。支持多路攝像頭輸入、多屏顯示，供電與時序完善，適配 Android/Linux 系統，面向邊緣計算、智能終端、多媒體與工業控制，便于快速原型驗證與量產參考。
產品外觀

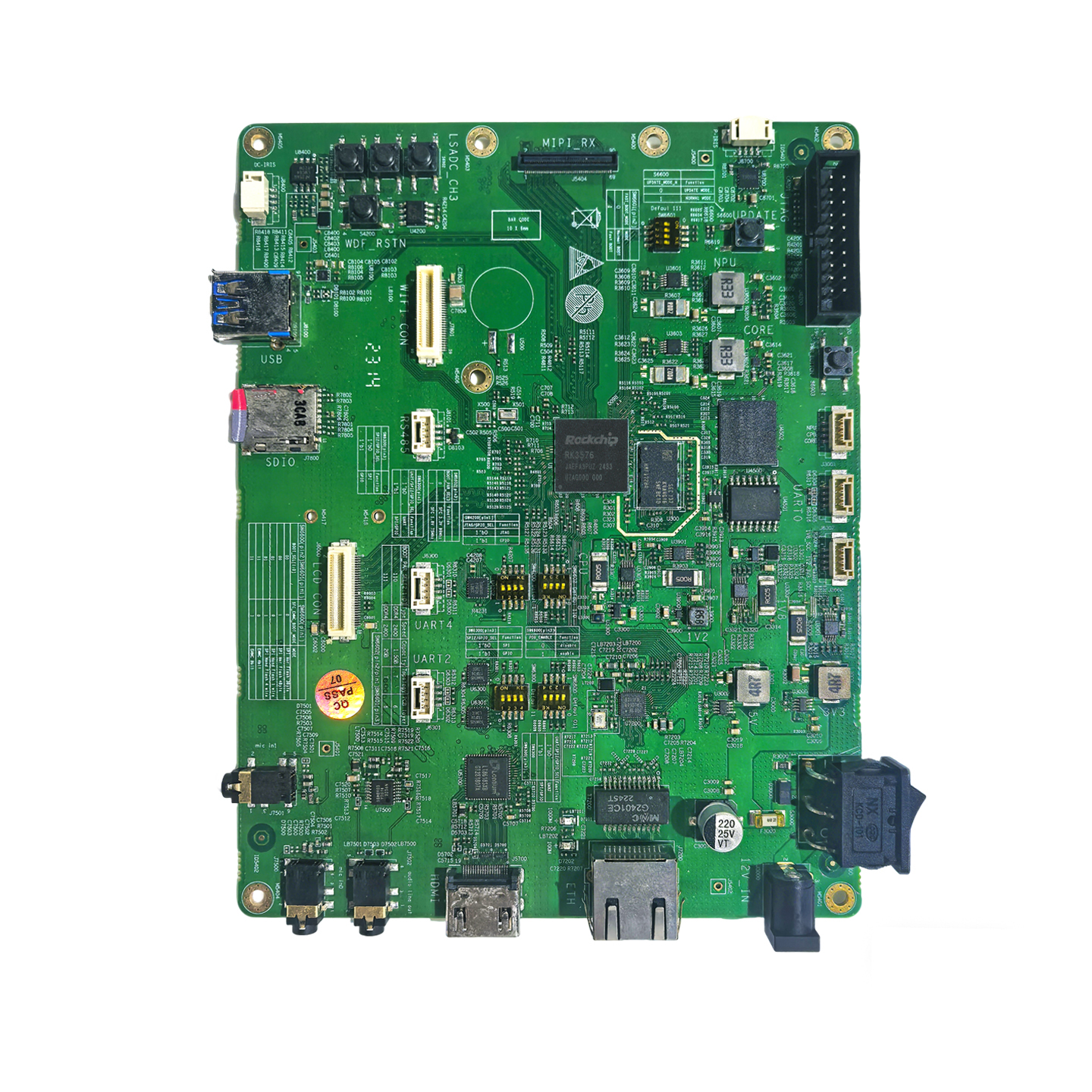

rk3576標準開發板-正面圖
2、硬件資源描述
| 項目 | 類型 | 型號參數 | 說明 |
| 核心配置 | 處理器 | RK3576 | CPU:4核Cortex-A72（最高2.2GHz） + 4核Cortex-A53（最高1.8GHz） |
| 智能視頻分析 | NPU:6.0Tops 神經網絡運算性能 |
| 存儲 | 內存 | DDR4:8GB |
| 存儲 | EMMC:16G |
| 主板接口 | 電源輸入 | 1 | DC12V |
| 按鍵 | 3 | 復位鍵、升級按鍵、菜單按鍵 |
| USB | 2 | USB3.0, USB TYPE-C |
| 網口 | 2 | 10/100/1000M網口、WiFi6/BT模組 |
| SD卡接口 | 1 |
|
| 視頻輸入 | 2 | MIPICSI輸入 |
| 串口 | 1 | Debug UART 調試 |
| 視頻輸出 | 1 | HDMI2.1 4K@120Hz 、MIPIDSI |
| 音頻接口 | 3 | 3.5mm耳機接口、喇叭接口、陣列麥接口 |
| RTC接口 | 1 |
|
| can接口 | 1 |
|
| 風扇接口 | 1 |
|
| JTAG接口 | 1 |
|
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
軟件規格參數
| UBOOT | 啟動方式 | 支持從eMMC 啟動 |
| 燒錄方式 | 調試串口 |
| Kernel | 版本 | linux 4.19 |
| 支持的文件系統 | ext4/nfs/yaffs2/ubifs |
| 下載方式 | 串口/網口 |
| Device Driver | Serial port | 串口驅動 |
| Ethernet | 10/100 以太網卡驅動 |
| USB host | USB 2.0 host 驅動 |
| OUPT | HDMI 輸出驅動 |
| eMMC | eMMC 驅動 |
| DDR | DDR驅動 |
| TCP/IP | 提供完整的TCP/IP 協議 |
| 配置系統和服務 | Ifconfig/route等 | 用于網絡配置及相關服務程序 |
| 文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
工作環境
| 環境參數 | 最小值 | 典型值 | 最大值 |
| 商業級溫度 | 0℃ | / | 70℃ |
| 儲存溫度 | -10℃ | 25℃ | 85℃ |
| 工作電壓 | 11.7V | 12V | 12.5V
|
功耗
技術支持及資料
1、開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vdec 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
RV1126 開發板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持 Linux 系統定制
支持 OEM/ODM 定制
支持項目外包開發
